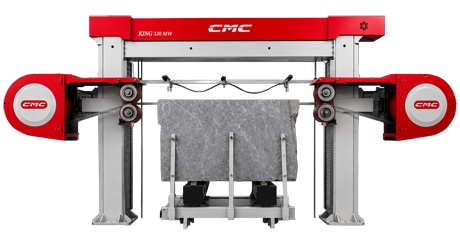

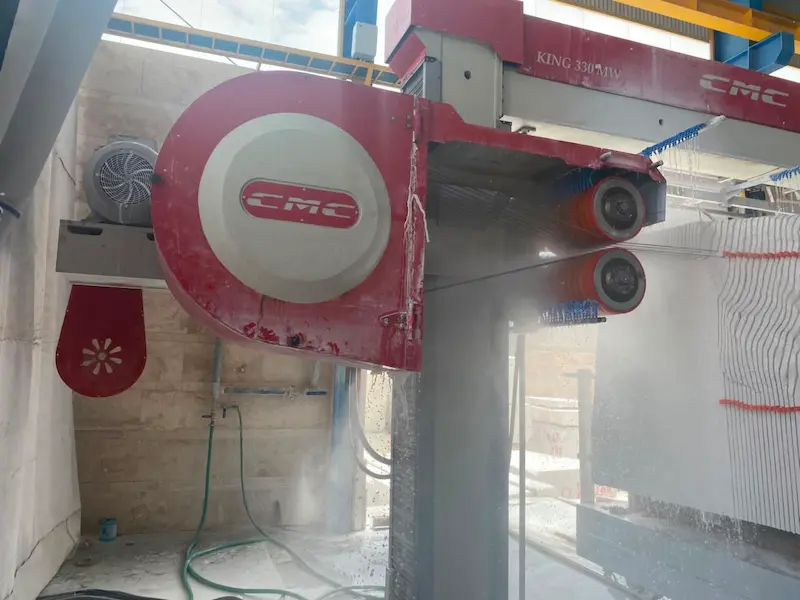

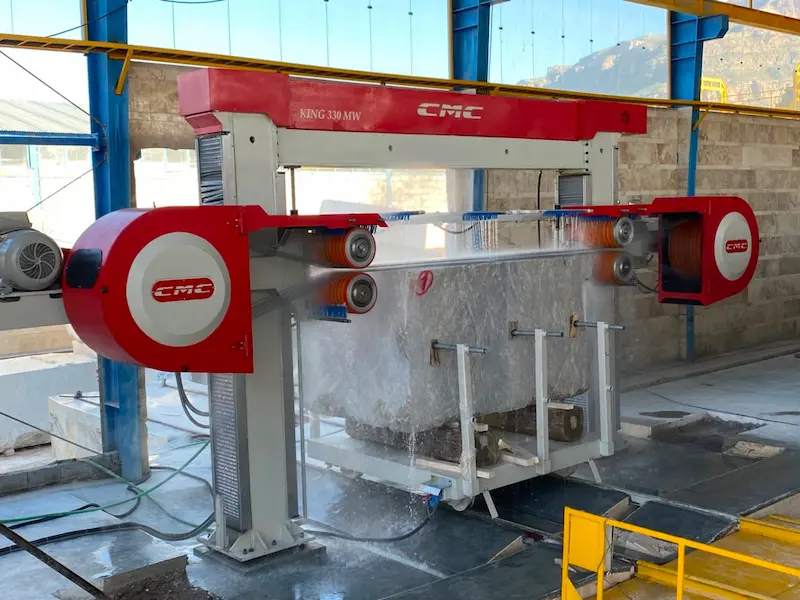

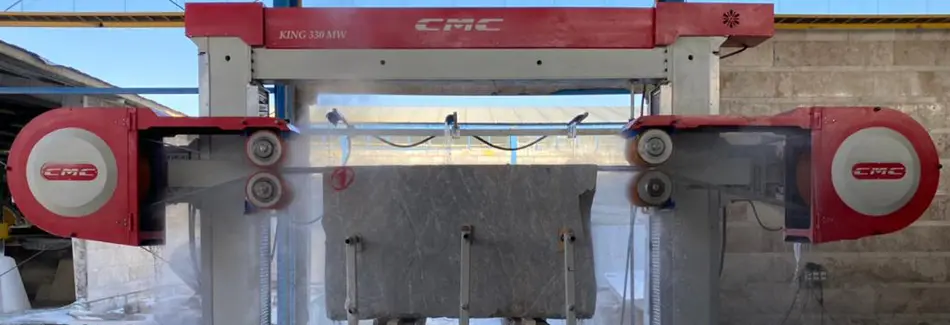

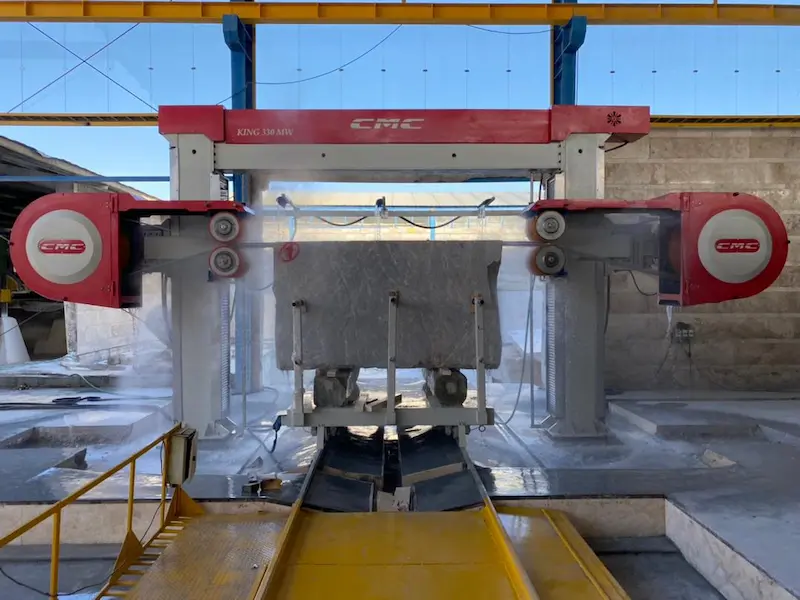

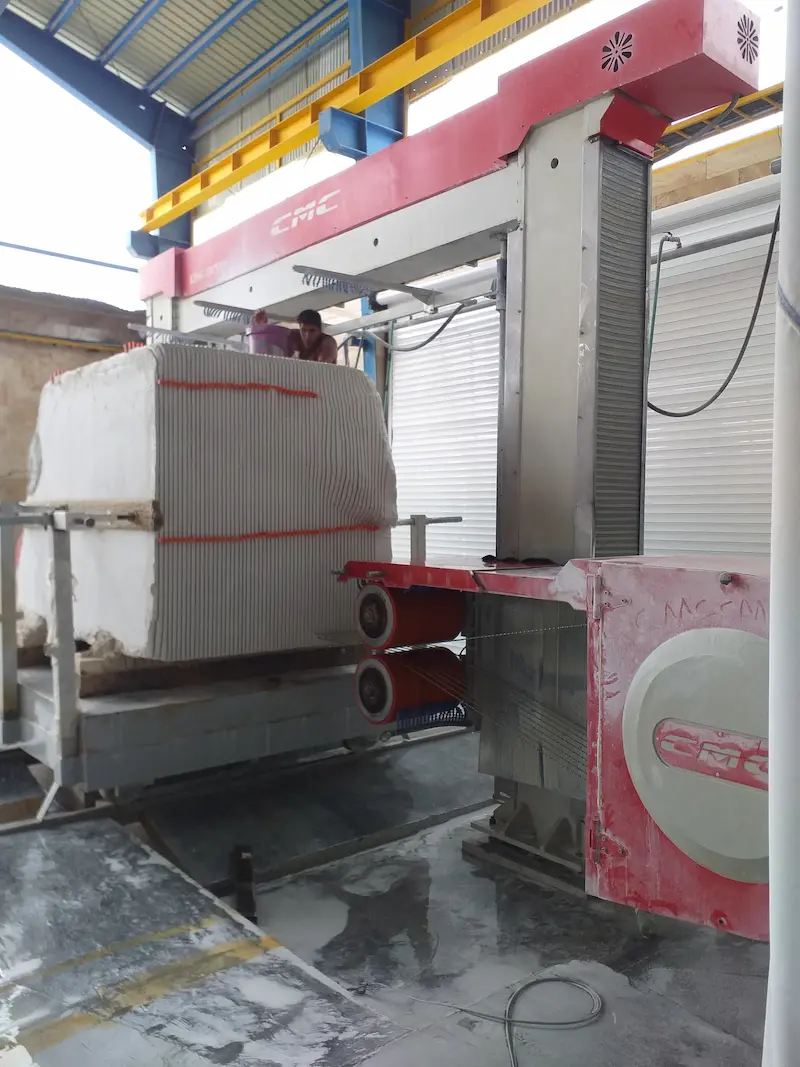

King 330-MW یک دستگاه مولتی وایر سنگبری نسل جدید برای تولید اسلب سنگ است که با استفاده از فناوری اختصاصی برش دو طرفه (Dual Cutting)، در هر حرکت رفت و برگشت سیم، عملیات برش را انجام می دهد. در این فناوری، هر حلقه سیم به جای ایجاد تنها یک برش، دو اسلب سنگ را به صورت همزمان تولید می کند و همین موضوع باعث افزایش چشمگیر راندمان، کاهش زمان تولید و کاهش هزینه تمام شده هر اسلب می شود. این دستگاه CNC برای برش انواع کوپ سنگ و تولید اسلب های استاندارد با بالاترین کیفیت طراحی شده است.

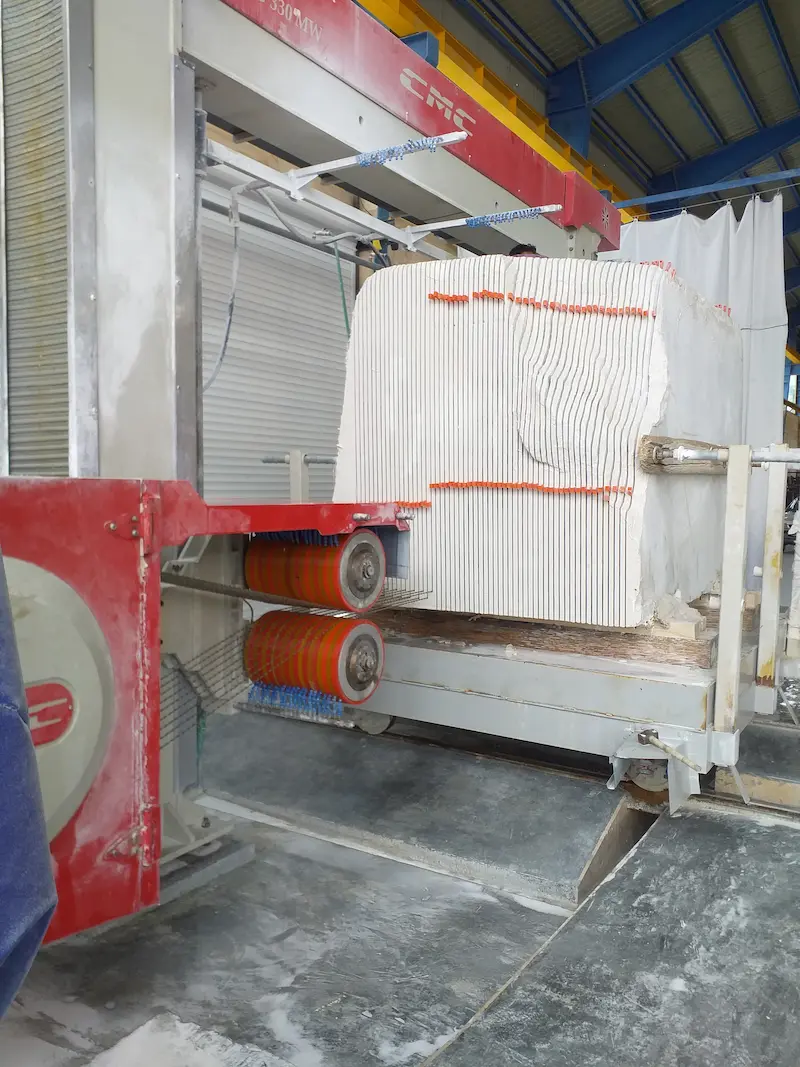

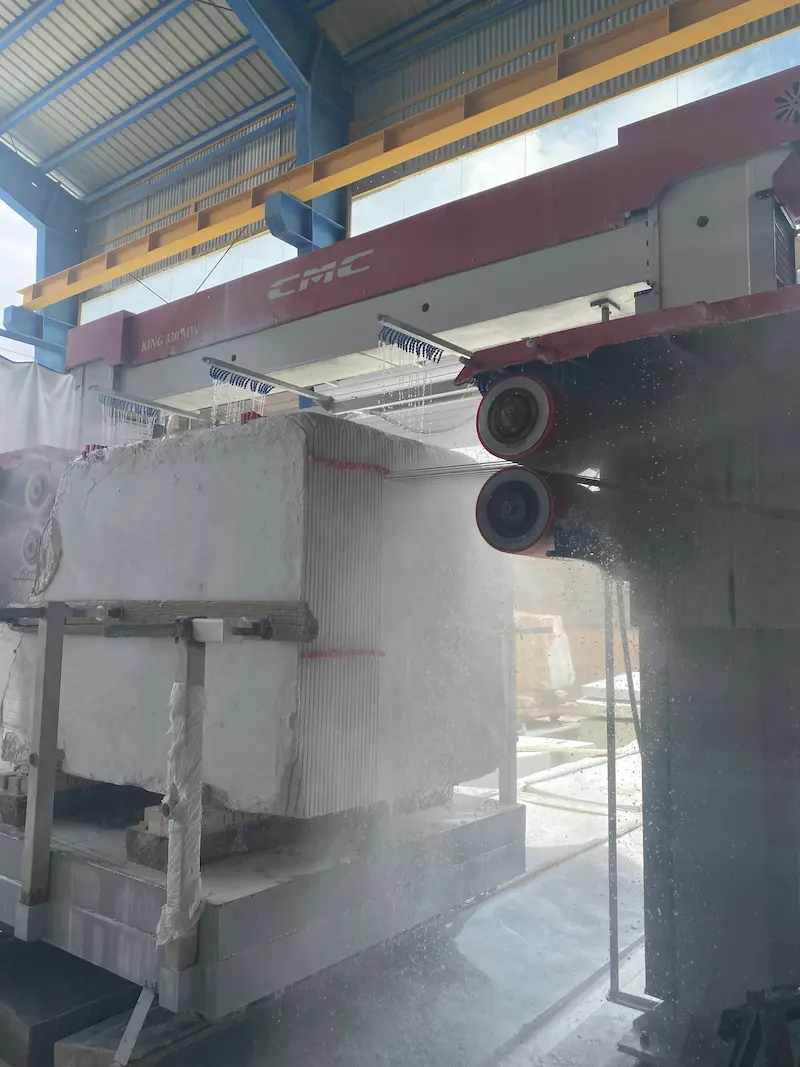

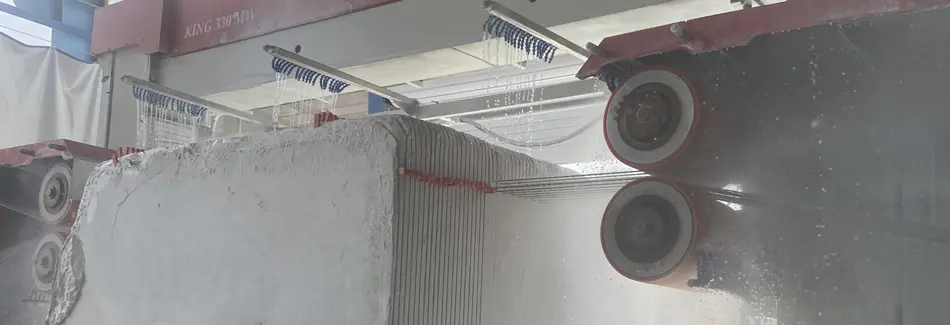

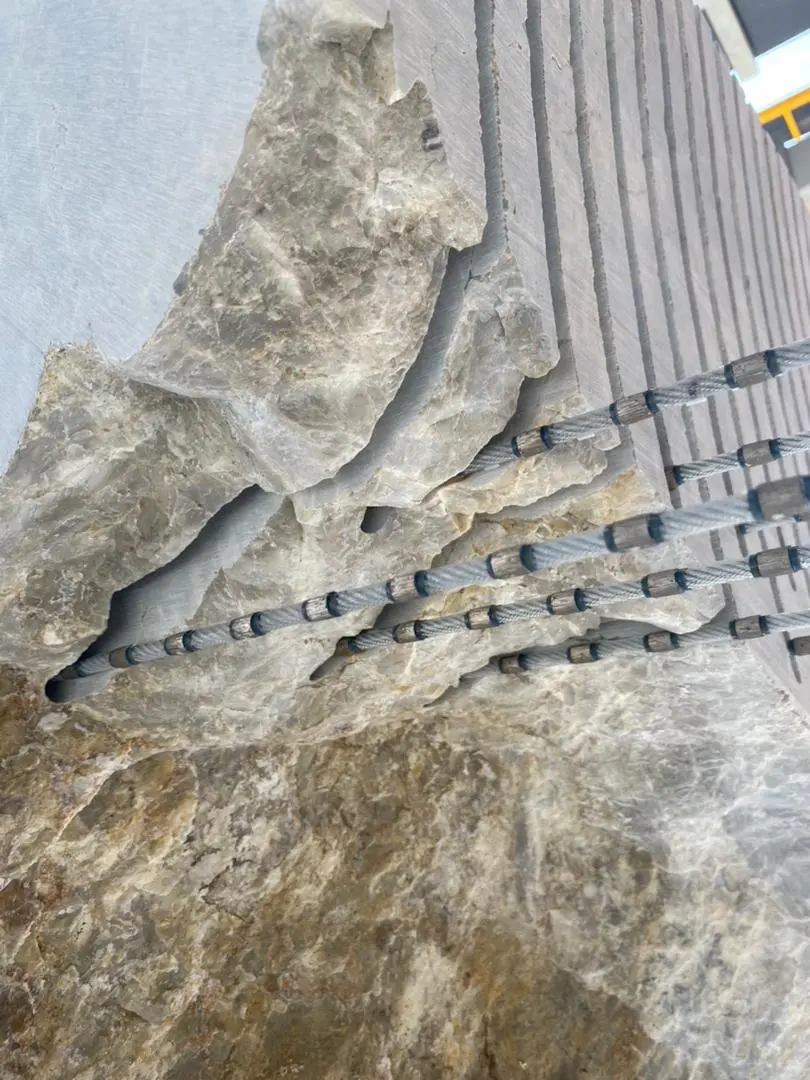

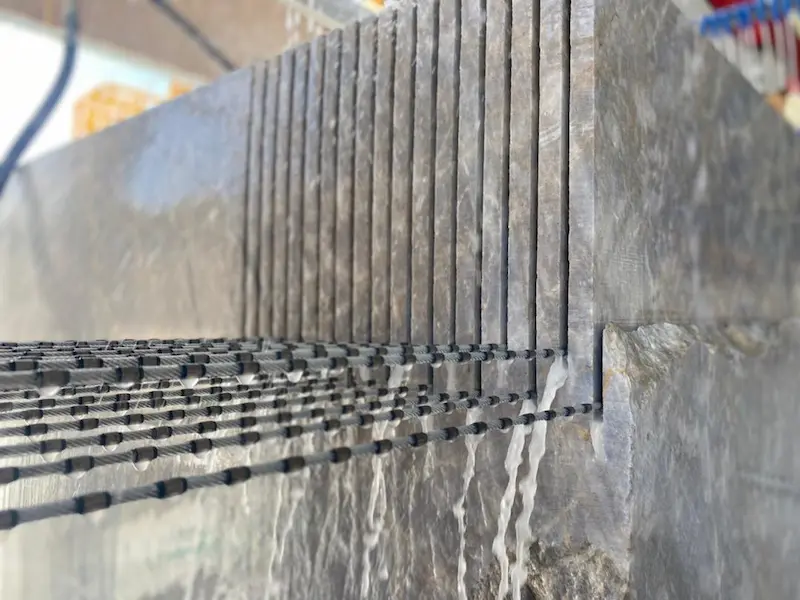

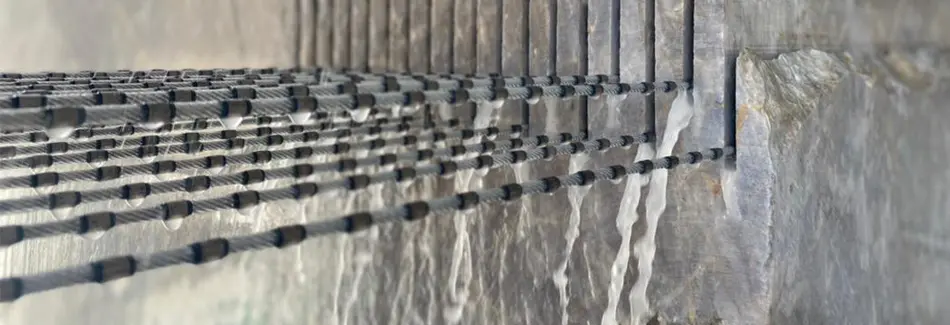

دستگاه CNC مولتی وایر مجهز به ۵ حلقه سیم الماسه بوده و قادر است ۱۰ برش همزمان ایجاد کند. در طراحی اختصاصی King 330-MW، مسیر رفت و برگشت هر حلقه سیم با فاصله تقریبی ۴ سانتی متر از یکدیگر قرار گرفته است؛ به همین دلیل هر حلقه سیم در یک سیکل کامل حرکت، دو اسلب را به صورت همزمان برش می دهد. این فناوری باعث افزایش قابل توجه راندمان تولید، کاهش هزینه تمام شده هر اسلب و بهره برداری حداکثری از توان دستگاه در مقایسه با مولتی وایرهای متداول می شود.

یکی از مهم ترین مزیت های دستگاه سی ان سی King 330-MW، استفاده از سیستم کشش هیدرولیکی هوشمند است. در این سیستم، کشش هر حلقه سیم به صورت کاملاً مستقل توسط جک های هیدرولیکی و تحت کنترل کامپیوتر تنظیم می شود. این فناوری باعث می شود کشش تمامی سیم ها به صورت یکنواخت حفظ شده، لرزش کاهش پیدا کند، کیفیت برش افزایش یابد و عمر مفید سیم های الماسه نیز بیشتر شود.

تمام محورهای حرکتی این دستگاه CNC توسط سرو موتورهای صنعتی کنترل می شوند و سیستم حرکتی تحت فرمان کنترلر CNC، حرکت کاملاً نرم، بدون لرزش و با دقت بسیار بالا را فراهم می کند. همچنین میز ۳۵ تنی دستگاه با دقت صدم میلی متر در هر مرحله حرکت کرده و موقعیت کوپ سنگ را با دقت فوق العاده برای انجام تمامی برش ها تنظیم می کند تا کل بلوک سنگ بدون خطا به اسلب تبدیل شود.

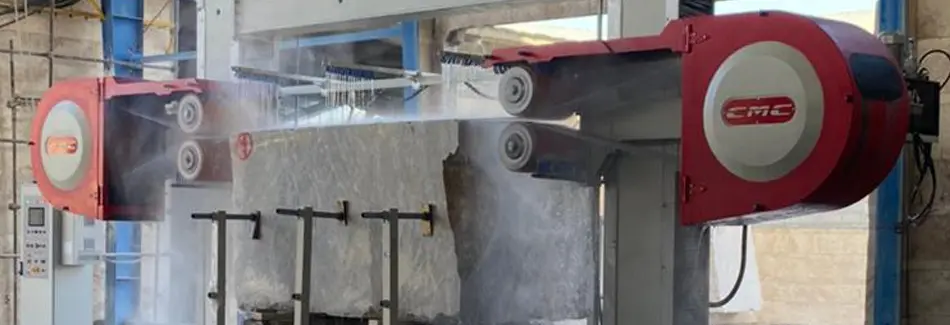

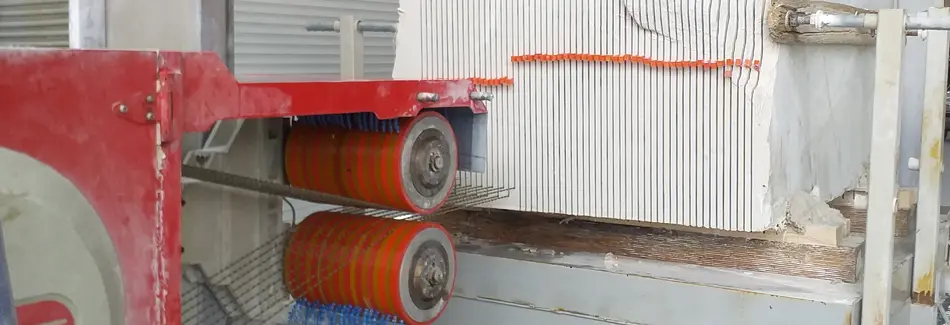

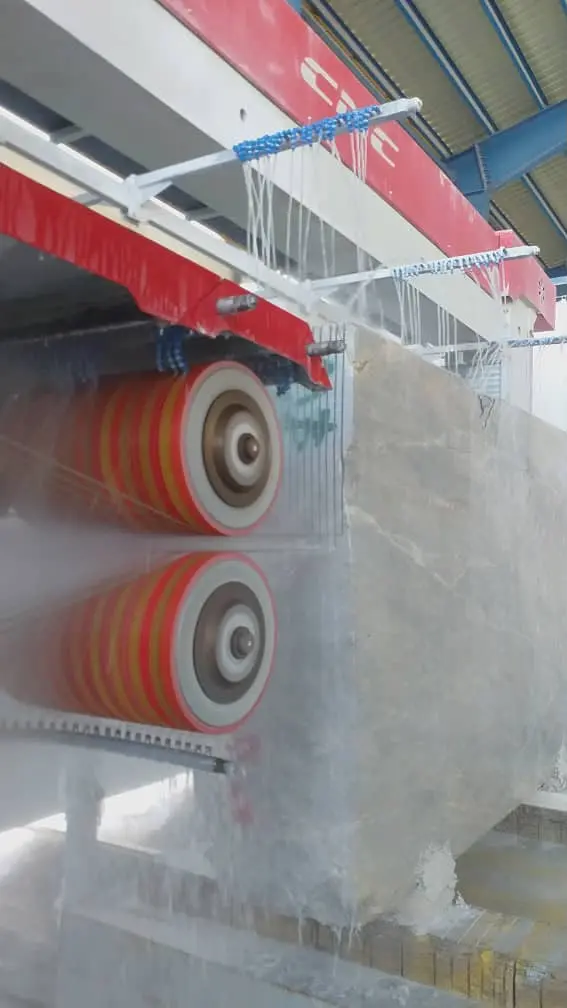

برخلاف مولتی وایرهای متداول که پس از خروج سیم از سنگ، مسیر آزاد ۱۰ تا ۱۵ متری طی می شود و همین موضوع باعث ایجاد تنش، لرزش و محدود شدن دستگاه به برش گرانیت می گردد، در King 330-MW سیم بلافاصله پس از خروج از سنگ روی پولی هدایت شده و مجدداً وارد برش می شود. این طراحی اختصاصی، تنش سیم را به حداقل رسانده و امکان برش انواع گرانیت، مرمریت، ماربل، تراورتن، ترااونیکس، سنگ چینی و سایر سنگ های طبیعی را بدون ایجاد خرابی در ورودی سنگ فراهم می کند. به همین دلیل دستگاه علاوه بر سنگ های سخت، عملکرد فوق العاده ای در برش سنگ های نرم نیز دارد.

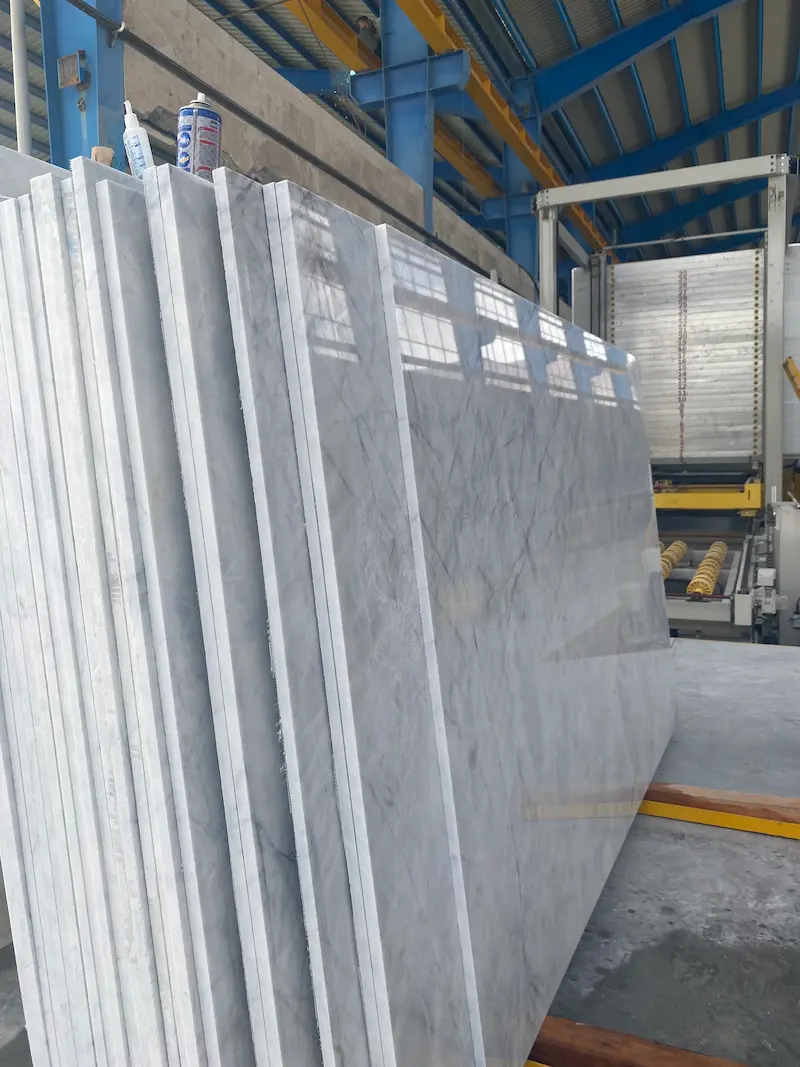

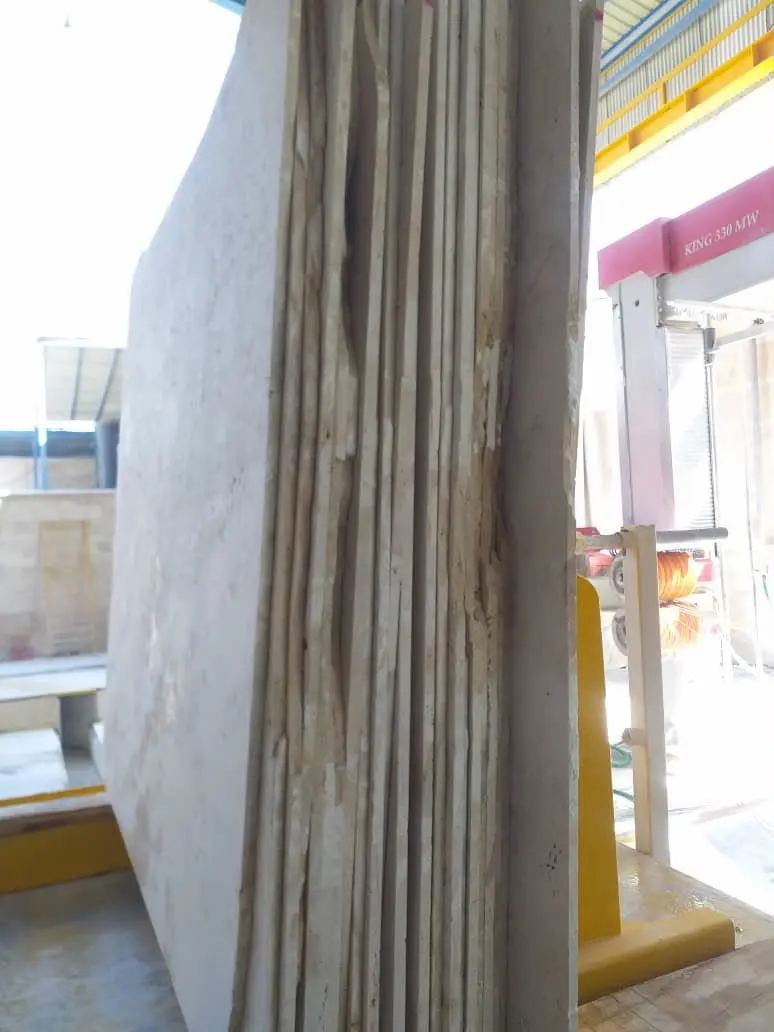

دستگاه سی ان سی مولتی وایر قابلیت تولید اسلب با ضخامت های استاندارد ۲ و ۳ سانتی متر را داشته و تنها با یک الکتروموتور ۵۵ کیلووات می تواند به طور میانگین در هر ۲۴ ساعت یک کوپ کامل سنگ را برش دهد. این در حالی است که دستگاه های اره سنگبری (Gang Saw) معمولاً به موتورهایی با توان ۱۵۰ تا ۲۰۰ کیلووات نیاز دارند. در نتیجه مصرف انرژی این دستگاه به شکل قابل توجهی کاهش یافته و هزینه برق کارخانه نیز بسیار کمتر خواهد بود.

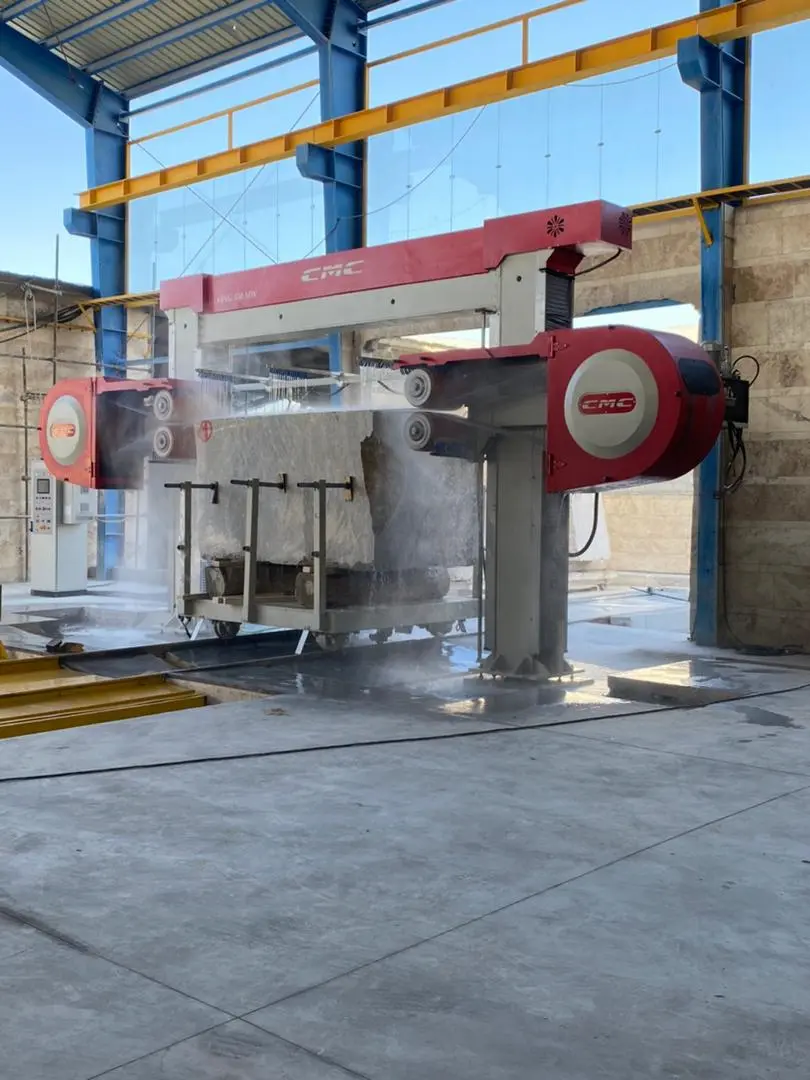

از دیگر مزایای مهم دستگاه CNC، ابعاد جمع و جور، وزن تقریبی ۲۵ تن، طول حدود ۱۰ متر و ارتفاع ۵ متر است. همچنین این دستگاه به فنداسیونی بسیار ساده تر نسبت به دستگاه های اره نیاز دارد و هزینه اجرای فنداسیون آن حدود یک دهم دستگاه های اره سنگبری است. این موضوع علاوه بر کاهش هزینه سرمایه گذاری اولیه، فضای بسیار کمتری از کارخانه را نیز اشغال می کند.

یکی دیگر از ویژگی های منحصربه فرد King 330-MW، طراحی ویژه سیستم تعویض سیم است. برخلاف مولتی وایرهای معمولی که برای تعویض سیم به چندین نفر نیرو، باز کردن یاتاقان ها و انجام عملیات در ارتفاع نیاز دارند، در این دستگاه محور اصلی به صورت اتوماتیک پایین آمده و اپراتور بدون نیاز به باز کردن یاتاقان یا کار در ارتفاع، می تواند تنها توسط یک نفر و در کمتر از ۳۰ دقیقه تمامی سیم های دستگاه را تعویض کند. این ویژگی باعث کاهش زمان توقف خط تولید، افزایش ایمنی و کاهش هزینه های تعمیر و نگهداری می شود.

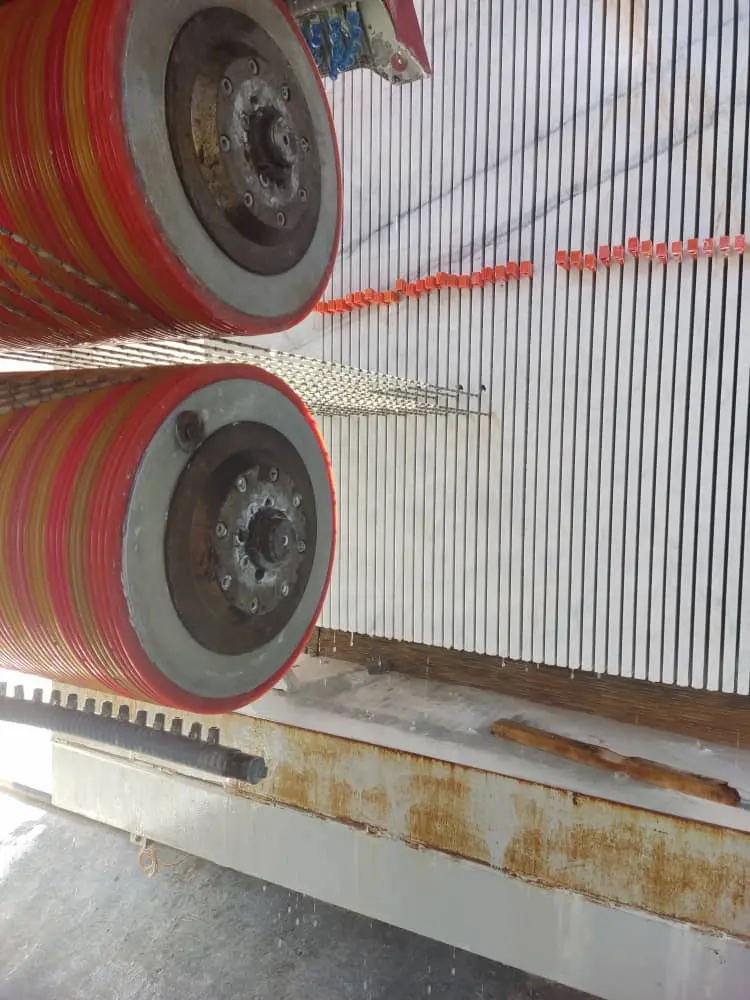

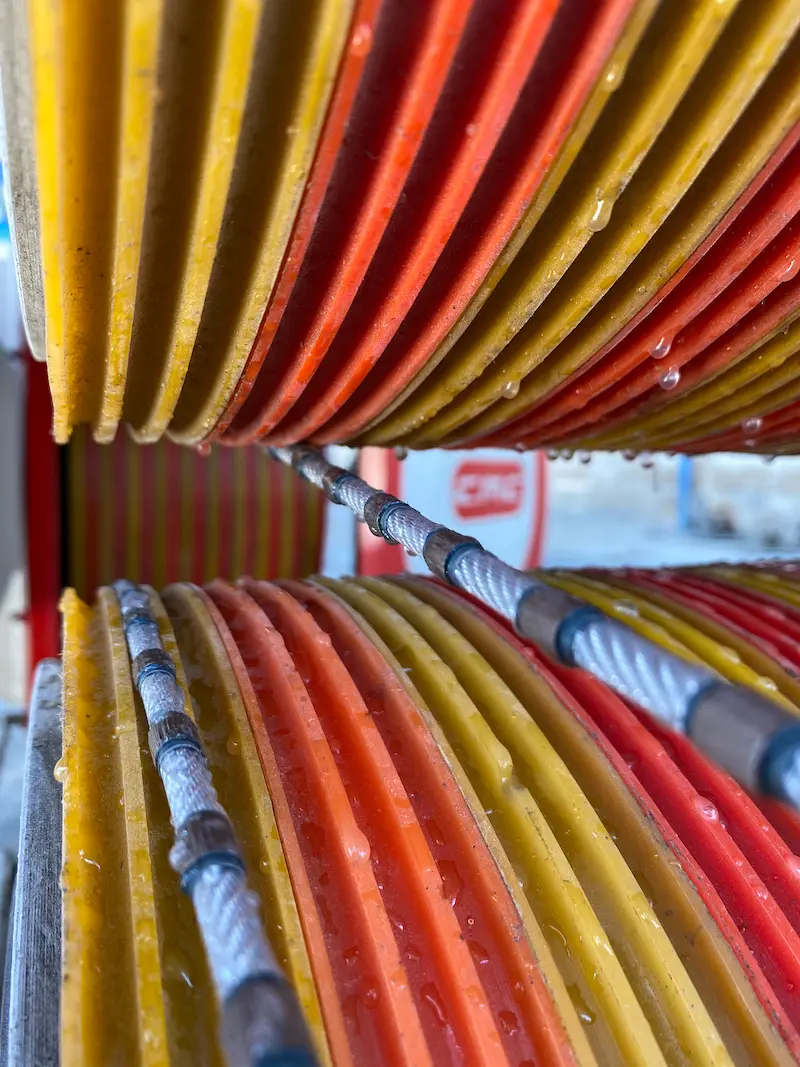

پولی های اورتان مورد استفاده در این دستگاه سی ان سی به صورت اختصاصی توسط شرکت سی ام سی یزد طراحی و تولید می شوند. تولید داخلی این قطعات علاوه بر تضمین کیفیت، موجب دسترسی سریع به قطعات یدکی، کاهش هزینه خدمات پس از فروش و حذف وابستگی به قطعات وارداتی خواهد شد. همانند سایر ماشین آلات CMC، این دستگاه نیز به کامپیوتر صنعتی بدون فن، تابلو برق حرفه ای مجهز به کولر، سیستم عیب یابی هوشمند و دسترسی کامل به سامانه آموزش آنلاین CMC24.ir مجهز شده است تا اپراتورها در کوتاه ترین زمان بتوانند به بالاترین بهره وری از دستگاه دست پیدا کنند.

خصوصيات دستگاه :

• مولتی وایر پنج سیم ده برش همزمان اسلب دو سانتی با قابلیت برش در رفت و برگشت سیم
• دارای اینورتر جهت حرکت نرم و بدون لرزش سیم
• مجهز به الکتروموتور 75 اسب برند الکتروژن
• مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان
• ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
• مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
• مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
• مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
• استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
• استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL,…..
• قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب و یا سیم برش جهت جلوگیری از صدمه زدن به دستگاه و قطعه کار
• مجهز به سیستم کشش هوشمند هیدرولیک برای هر سیم به صورت مجزا
• کارگیر به ابعاد 3500*2000 میلیمتر بهمراه میز تحت کنترل سرو موتور با قابلیت تحمل وزن سنگ تا 35 تن
• استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
• نصب و نحوه ی کار با دستگاه به صورت رایگان
• دارای یک سال گارانتی کلیه قطعات و 10 سال خدمات پس از فروش
